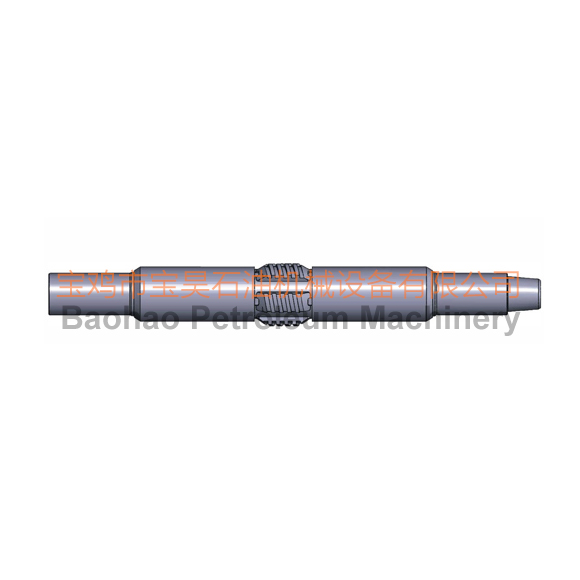

刮刀可回收式新型刮壁器

簡單的介紹：

在完井管柱入井前,要對套管內封隔器、水力錨等坐封位置進行刮壁作業。常規刮壁器與環形空間的過流面積不能滿足替泥漿井的要求,因此需要起出刮壁管柱再下入通并管柱進行通井、洗井及替漿作業,這導致重復起下鉆,完井效率低。對此,我公司研制了液壓刮壁洗井一體化工具。工具入井、刮壁、關閉刮刀、洗井、替漿等工具按照設計完成,一趟管柱便完成刮壁、洗井、替漿作業。運用該工具,將原本刮壁和洗井兩趟起下鉆作業合并,刮壁后不用上提管柱就可進行通洗井及替漿作業,提高了完井效率和一次成功率。

工作原理:在刮壁器下方連接有滑套開關,在刮壁結束需要通徑、替漿、洗井等作業時,從井口投球至滑套開關球座處,通過管柱內加壓后刮壁器上兩個缸簡相向移動將外伸的刮刀壓回刮刀腔內。繼續加壓,將滑套開關上循環孔打開,由于刮刀回收后使刮壁器與套管之間的環空面積增大,提高了替漿、洗井效率,使原本需要起下兩趟管柱的作業一次下并作業就可完成，減少起下鉆次數，降低了作業成本。

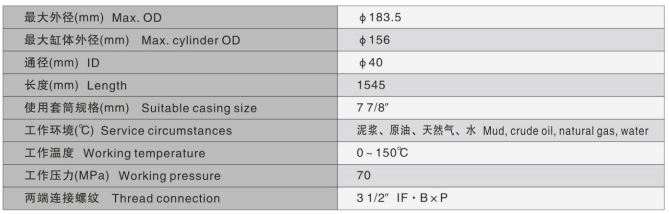

技術指標：
